SBR樹脂
基于苯乙烯、丁二烯以及功能單體共聚的水性分散體，不含有機(jī)溶劑及塑化劑。

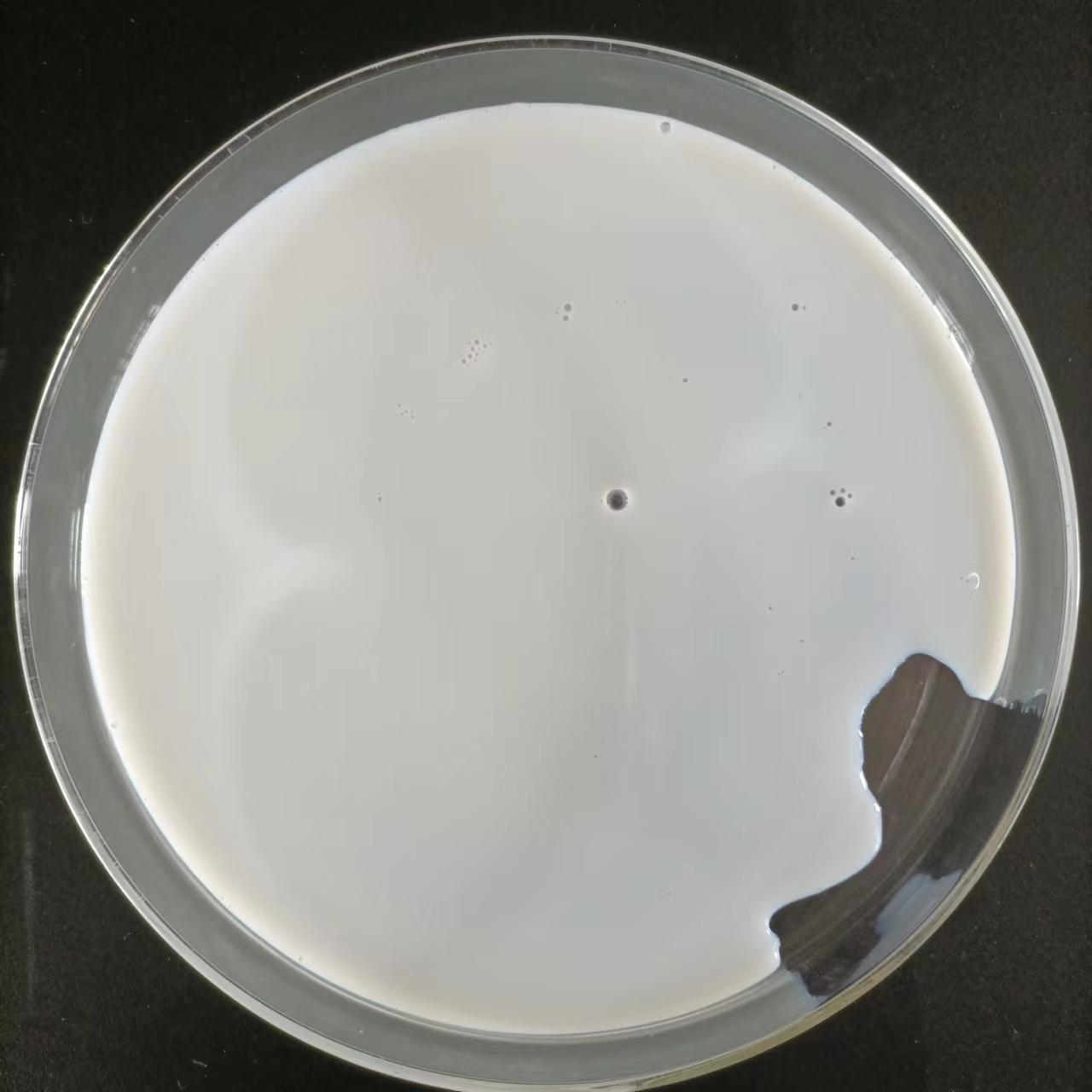

外觀：乳白色液體
電荷特性：陰離子
低溫穩(wěn)定性：不抗凍
應(yīng)用領(lǐng)域：
鋰離子電池負(fù)極活性物質(zhì)粘結(jié)，包括各類人造及天然石墨，含硅活性物質(zhì)（主要針對低硅體系），終端應(yīng)用包括動力、儲能以及消費(fèi)類電子物品。
固含量：49-51%
pH：5.5–7.0
表觀粘度：100-500 mPa·s
乳膠粒徑：約130 nm
Tg：約0 oC
密度：約1.02 g/cm3
應(yīng)用介紹：
SBR樹脂是一種針對鋰離子電池負(fù)極活性材料粘結(jié)而設(shè)計(jì)的水性羧基丁苯乳液，作為關(guān)鍵電芯材料之一，其作用主要是提供負(fù)極活性物質(zhì)顆粒（如各類人造石墨）之間，以及活性物質(zhì)層與集流體即銅箔之間的粘結(jié)力。這種粘結(jié)劑尤其適用于動力鋰離子電池，提供優(yōu)異的對銅箔粘結(jié)力、活性物質(zhì)之間的內(nèi)聚力，以及優(yōu)異的電解液耐受性。進(jìn)一步的，這類粘結(jié)劑有助于提升電池的動力學(xué)性能，降低阻抗并提供優(yōu)異的循環(huán)穩(wěn)定性。
SBR樹脂水性粘結(jié)劑相對傳統(tǒng)油性體系PVDF/
NMP展現(xiàn)出優(yōu)異的加工性能和環(huán)境適應(yīng)性。負(fù)極漿料制備時無須添加溶劑或油性添加劑，與CMC相容性好，涂布過程穩(wěn)定，從而去除了NMP回收的步驟，環(huán)境友好且節(jié)省過程成本。
推薦在使用SBR樹脂之前進(jìn)行充分的實(shí)驗(yàn)室小試，以確定其與配方中其它成分的相容性及漿料穩(wěn)定性，并開展進(jìn)一步涂布實(shí)驗(yàn)驗(yàn)證涂布過程穩(wěn)定性。
由于運(yùn)輸和儲存條件差異，建議使用前充分?jǐn)嚢杈鶆蛉橐寒a(chǎn)品并在制備負(fù)極漿料時使用前置過濾器，并避免劇烈攪拌而導(dǎo)致產(chǎn)品破乳。
儲存：
儲存容器上部氣流需保持潤濕狀態(tài)，開封后應(yīng)盡快使用。未使用的部分應(yīng)保持密封，避免在空氣中敞開狀態(tài)，引起產(chǎn)品表面結(jié)皮或內(nèi)部有團(tuán)聚。
SBR樹脂在10-30 oC的溫度區(qū)間內(nèi)的保存周期為6個月，儲存過程中應(yīng)盡量避免陽光直射、火焰、明火及高熱情形。
